產品介紹

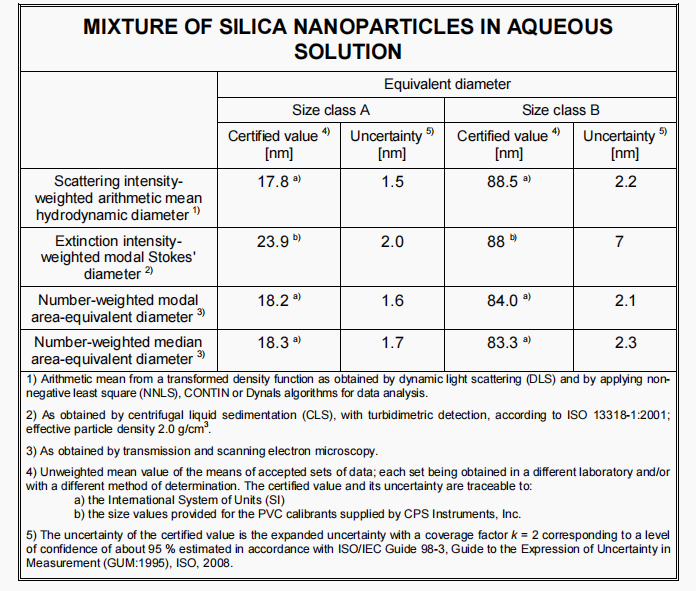

ERM-FD102 膠體二氧化硅（雙峰）標準品由懸浮在水溶液中的兩種二氧化硅納米顆粒的混合物組成。這兩個單模粒子群的標稱粒徑分別為20nm和80nm，分別稱為尺寸A類和尺寸B類。該材料可在10 mL預刻玻璃安瓿中，包含約9 mL的懸浮液。

說明使用和預期用途

ERM-FD102 膠體二氧化硅（雙峰）的目的是檢查儀器的性能和/或方法的粒徑分布（粒徑從大約1納米約100納米），懸浮在液體介質或沉積在合適的襯底上。已分配的認證值被視為真實值的可靠估計值，因此ERM-FD102可用于校準目的。

在打開前，安瓿應輕輕倒置幾次，以確保懸浮液的均勻性，并重新懸浮任何沉淀的顆粒。任何殘留在安瓿上部（錐形尖.端）的懸浮液都應通過在傾斜安瓿時用食指輕輕擺動錐形部分來去除。安瓿是預先評分的，可以通過拇指施加中等的壓力折斷錐形部分打開。安瓿中的內容物應在打開的當天使用。

DLS方法：ERM-FD102的等分量應按接收方式測量，即不稀釋。建議測量溫度為25°C，分散介質（水）對應的粘度和折射率分別為0.8872mPas和1.330。

CLS（濁度）法：ERM-FD102的等分應按接收方式測量，即不稀釋。評價中使用的有效顆粒密度（二氧化硅）為2.0 g/cm3。

電子顯微鏡方法：將材料轉移到合適的網格/襯底；干燥后應對至少300個大顆粒離散顆粒（尺寸B級）和1000個離散顆粒（尺寸A.級）進行統計和測量。如有必要，ERM-FD102可用超純水稀釋。

儲存

ERM-FD102 膠體二氧化硅（雙峰）標準品材料應儲存在18°C±5°C。不得允許樣品凍結，因為這將不可逆地損害材料的完整性。然而，歐盟委員會不能對在客戶的場所儲存材料期間發生的變化負責，特別是對打開的樣品。
