產品介紹

ERM-FD101b 膠體二氧化硅（標稱80nm)標準品描述材料ERM-FD101b由懸浮在水溶液中的二氧化硅納米顆粒組成。該材料有10 mL預刻玻璃安瓿，包含約9 mL的懸浮液。

預期用途

ERM-FD101b 膠體二氧化硅（標稱80nm)的是檢查表征100nm左右顆粒尺寸分布的儀器和/或方法的性能，這些儀器或懸浮在液體介質中，或沉積在合適的基底上。認證值被認為是真實值的可靠估計值，因此ERM-FD101b可用于校準目的。在打開前，安瓿應輕輕倒置幾次，以確保懸浮液的均勻性，并重新懸浮任何沉淀的顆粒。在傾斜安瓿時，用食指輕輕拍打錐形部分，去除殘留在安瓿上部（錐形尖.端）的任何懸浮液。安瓿是預先評分的，可以通過拇指施加中等的壓力折斷錐形部分打開。安瓿中的內容物應在打開的當天使用，并在每次測量前應輕輕勻漿，不引入氣泡。

DLS方法：ERM-FD101b的等分應按接收方式測量，即不稀釋。測量溫度應在[25±5]°C范圍內。分散介質（水）在25°C下的粘度和折射率分別為0.8872mPa·s和1.330。當不在25°C下進行測試時，必須調整粘度的值。

CLS（濁度）法：ERM-FD101b的等分應按接收方式測量，即不稀釋。二氧化硅顆粒的有效密度為2.0 g/cm3。樣品的溫度（比色皿法）或密度梯度（圓盤法）應在[25°C，36°C]范圍內。

電子顯微鏡方法：應將材料轉移到合適的網格/基板上；干燥后，至少應計算和測量250個大顆粒群的離散（非重疊）顆粒。如有必要，ERM-FD101b可以在將顆粒轉移到網格/基底之前用純凈水稀釋。

顆粒跟蹤分析：ERM-FD101b應用純水(通過標稱孔徑為0.1μm的膜過濾)稀釋至適合用戶儀器的顆粒濃度。接收的或稀釋的二氧化硅懸浮液均不應通過過濾、離心或超聲處理。測量溫度應在[25±5]°C范圍內

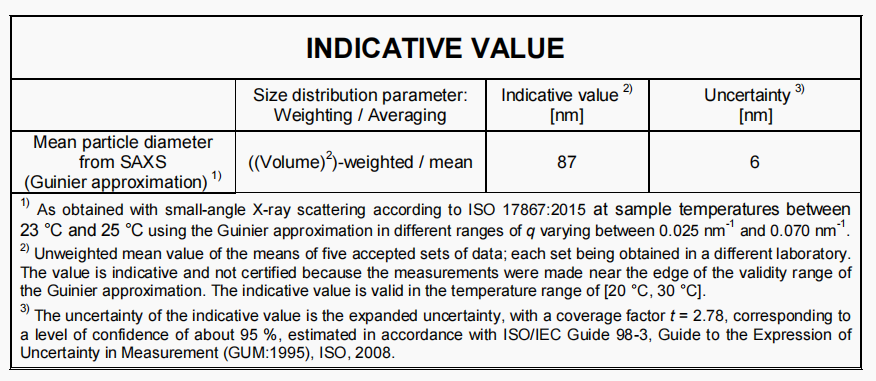

小角度x射線散射：ERM-FD101b應按接收到的方式進行分析，即不稀釋，或在純化水中稀釋2倍。測量溫度應在[25±5]°C范圍內。

儲存

ERM-FD101b 膠體二氧化硅（標稱80nm)標準品材料應儲存在18°C±5°C。不能允許樣品凍結，因為這將不可逆地損害材料的完整性。然而，歐盟委員會不能對在客戶的場所儲存材料期間發生的變化負責，特別是對打開的樣品。
